Fil pilote : comprendre son rôle dans le chauffage électrique et la régulation thermique
Le fil pilote est un élément clé dans la gestion énergétique des systèmes de chauffage électrique. D’abord apparu avec la montée en puissance des programmateurs centralisés dans les logements, il permet aujourd’hui de piloter plusieurs radiateurs depuis un point unique, offrant un véritable confort thermique ainsi qu’une meilleure optimisation des consommations.
Il s’agit d’un conducteur électrique supplémentaire, codifié le plus souvent en noir, dont la fonction ne se limite pas à alimenter le radiateur mais à transmettre des ordres précis. Ces ordres envoient des signaux codés en 230 V, à très faible intensité, vers la carte électronique du radiateur, permettant ainsi une commande à distance de ses différents modes de fonctionnement.
La bascule entre modes confort, éco, hors-gel, ou arrêt se fait donc sans toucher aux réglages locaux du thermostat intégré au radiateur. Ce système est particulièrement adapté à des installations électriques dispersées dans plusieurs pièces, permettant une programmation chauffage efficace au rythme de vie des occupants.
Il faut noter que la pose du fil pilote n’est pas obligatoire selon la norme NF C 15-100, toutefois, dès son installation, un sectionnement doit être prévu pour sécuriser et faciliter les interventions. Cette norme impose que le fil pilote puisse être interrompu, par exemple via un disjoncteur ou un interrupteur dédié, afin d’empêcher toute dérive en cas de maintenance ou dysfonctionnement.
Une méprise courante qui revient souvent en rénovation concerne la confusion entre le fil pilote et les conducteurs classiques, notamment le neutre (bleu) ou la terre (vert/jaune). Un mauvais branchement a des conséquences lourdes : destruction instantanée de l’électronique de commande, non fonctionnement du radiateur, ou risques de perturbations électriques.
Le fil pilote, une invention standardisée depuis les années 90
Depuis les années 1990, le fil pilote s’est imposé comme un standard dans les installations de chauffage électrique en France. Popularisé avec l’introduction des programmateurs hebdomadaires, il accompagne souvent les convecteurs, panneaux rayonnants, radiateurs à inertie sèche comme fluide, et même les sèche-serviettes électriques.
Outre la centralisation du pilotage, l’objectif était aussi d’améliorer l’efficacité énergétique des installations. Le fil pilote permet d’ajuster la température pièce par pièce, mais surtout d’appliquer globalement une stratégie basée sur les besoins réels, évitant les surconsommations dues à un chauffage permanent non adapté.
Ce système s’inscrit parfaitement dans une démarche de maîtrise des coûts et d’optimisation thermique. Par exemple, dans un logement équipé d’un fil pilote, il est possible d’abaisser automatiquement la température en mode éco la nuit ou durant une absence prolongée, sécuriser en mode hors-gel pour protéger les circuits, ou couper totalement le chauffage.
Les avancées récentes ont vu apparaître des fil pilotes capables de transmettre six ordres au lieu de quatre. Cette granularité permet notamment un délestage progressif, utile pour les plages tarifaires heures pleines/heures creuses ou pour éviter une baisse trop brutale de température, facteur limitant les sensations inconfortables.
Ce progrès est apprécié lors des pics de consommation où un délesteur intelligent commande des consignes intermédiaires avant de passer en mode « arrêt », ce qui préserve la qualité du confort thermique tout en respectant l’abonnement électrique du foyer.
Les ordres et signaux transmis par le fil pilote : 4 ou 6 modes expliqués
Le fil pilote transmet aux radiateurs électriques des ordres codés qui influencent directement leur consigne de température. Ces commandes sont envoyées sous forme de différentes formes d’ondes électriques correspondant à des modes de fonctionnement précis.
Pour la majorité des installations, le fil pilote propose quatre ordres classiques :
| Ordre | Signal sur le fil pilote | Effet sur le radiateur |
|---|---|---|
| Confort | Aucun signal (fil au repos) | Consigne pleine définie par le thermostat |
| Eco | Tension 230 V appliquée en alternance complète | Consigne abaissée de 3 à 4 °C selon fabricant |
| Hors-gel | Demi-alternance positive | Consigne d’environ 7 °C, maintien sans gel |
| Arrêt | Demi-alternance négative | Coupure du chauffage |
Depuis quelques années, certains radiateurs récents supportent un protocole étendu à six ordres :
| Ordre supplémentaire | Description | Effet pratique |
|---|---|---|
| Confort -1 °C | Signal périodique court | Consigne légèrement abaissée d’environ 1 °C |
| Confort -2 °C | Signal périodique plus long | Consigne abaissée d’environ 2 °C |
Cette finesse permet d’adapter intelligemment le pilotage des radiateurs dans des systèmes modernes notamment quand un délestage progressif est nécessaire pour répartir les consommations en fonction des capacités de l’abonnement électrique.
L’approche six ordres évite les sensations de froid brutales, en modulant la température pour un confort plus naturel, surtout dans les périodes où le thermostat central impose des limitations de puissance.
Installation et branchement du fil pilote : étapes précises pour un pilotage sécurisé
Le branchement du fil pilote doit obéir à des règles strictes pour assurer la sécurité de votre installation et la fiabilité du pilotage. Le raccordement s’effectue sur le bornier dédié du radiateur, souvent identifié par la mention FP ou un pictogramme spécifique.
Voici les étapes essentielles à respecter :
1. Sécurisation du circuit : avant toute intervention, coupez le disjoncteur général du circuit chauffage et contrôlez l’absence de tension avec un outil homologué (VAT). L’utilisation d’un simple tournevis testeur est insuffisante.
2. Identification des fils : repérez sur la sortie murale les conducteurs suivants : phase (marron, noir ou gris), neutre (bleu), terre (vert/jaune), et le fil pilote (noir ou gris, souvent étiqueté FP).
3. Connexion au radiateur : raccordez phase, neutre, et terre aux bornes correspondantes. Le fil pilote doit être connecté à la borne FP dédiée, jamais à la terre ni au neutre.

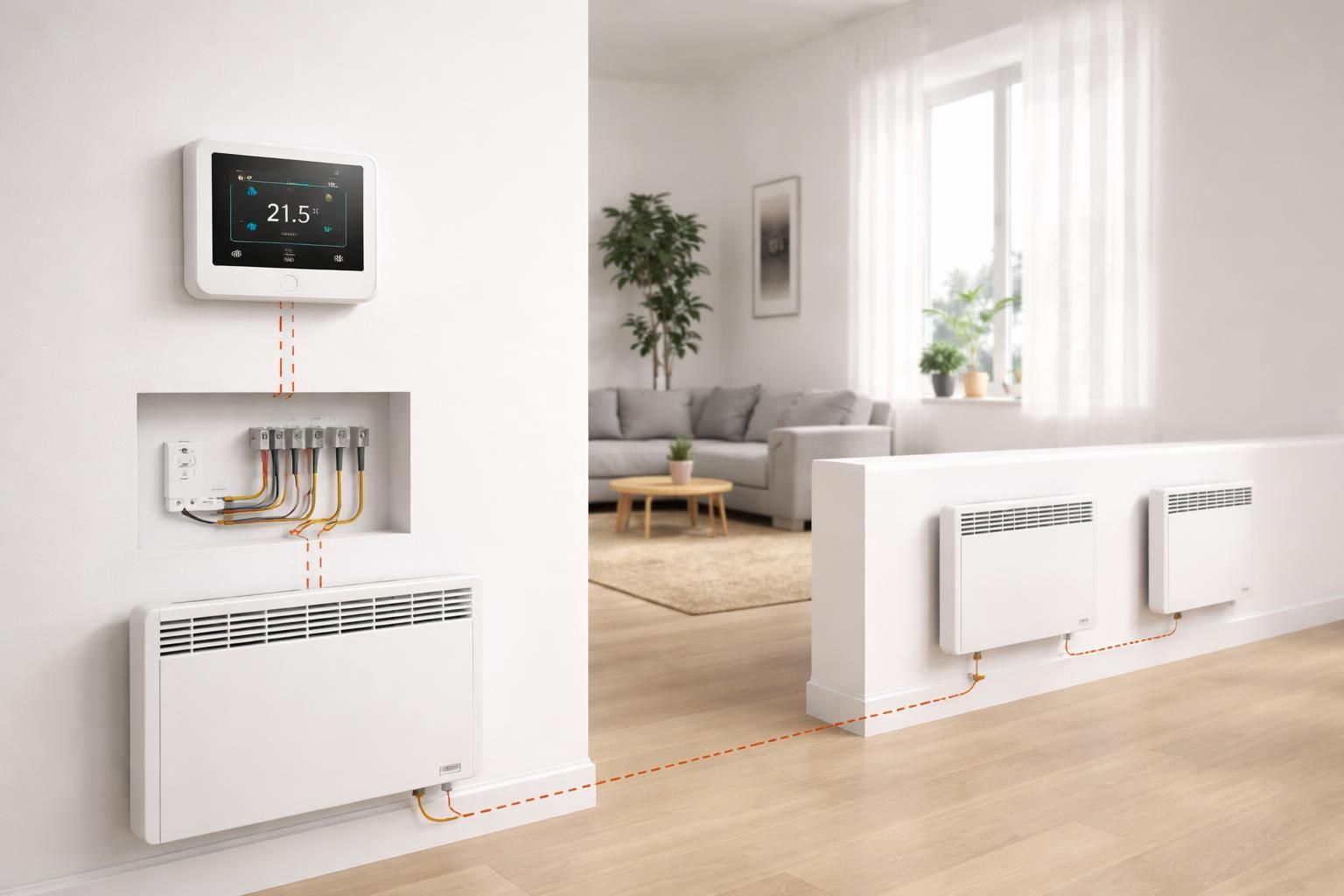

4. Liaison avec le programmateur central : le fil pilote doit être connecté à la sortie pilote du programmateur ou du gestionnaire d’énergie via une boîte de dérivation accessible.
5. Vérification finale : avant la remise sous tension, contrôlez toutes les connexions. Une mauvaise liaison, notamment un fil pilote relié à la terre ou au neutre, entraîne la destruction irrémédiable de la carte électronique du radiateur.
En rénovation, il arrive souvent que le fil pilote soit présent mais inutilisé. Dans ce cas, il doit être isolé par un capuchon isolant ou un domino borgne et rangé dans une boîte de dérivation accessible. Le couper au ras du mur est à proscrire car il rend toute future réutilisation impossible, forçant des travaux importants.
Le niveau de difficulté pour cette intervention se situe entre débutant et intermédiaire, à condition de bien respecter les consignes de sécurité. Cependant, dès lors qu’il y a raccordement au tableau électrique, notamment pour les chaudières ou pompes à chaleur, la consultation d’un électricien professionnel est fortement recommandée pour garantir conformité et sécurité.
Fil pilote et domotique : optimiser le pilotage chauffage connecté avec les technologies 2026
Avec l’émergence des solutions domotiques et chauffages connectés, le fil pilote conserve une place importante dans la programmation chauffage. Il est possible d’intégrer des modules compatibles avec les protocoles Zigbee, Matter, ou Wi-Fi pour moderniser un parc de radiateurs classiques tout en conservant l’infrastructure filaire existante.
Par exemple, des modules comme Heatzy, Wiser Schneider Electric ou Tado s’intercalent entre le programmateur fil pilote classique et les radiateurs, traduisant les ordres fil pilote en commandes radio pilotables via smartphone ou assistants vocaux. Ce système offre un confort thermique accru avec un pilotage chauffage pièce par pièce et une commande à distance complète.
La solution est particulièrement économique lorsqu’elle s’appuie sur des radiateurs déjà équipés de fil pilote, évitant ainsi le remplacement complet des appareils. En comparaison, les radiateurs connectés nativement sans fil pilote, bien que souples, impliquent un investissement plus important et une gestion souvent propriétaire dépendante du fabricant.
La compatibilité avec les box domotiques telles que Home Assistant, Jeedom, ou Homey est un critère important pour assurer un pilotage fluide, centralisé et personnalisé. Des scénarios avancés peuvent être créés comme l’adaptation en fonction des présences détectées, de la météo ou des données tarifaires d’énergie.
Côté économies d’énergie, ces dispositifs permettent de réduire la facture de chauffage jusqu’à 20-25% grâce à une maîtrise accrue, évitant le gaspillage inhérent à une régulation locale non coordonnée.
Les économies d’énergie concrètes avec un pilotage maîtrisé via fil pilote
L’utilisation du fil pilote dans une installation chauffage électrique est avant tout un levier pour réaliser de réelles économies d’énergie. En permettant une régulation thermique fine et centralisée, il évite les surchauffes inutiles et ajuste la température selon les impératifs du moment.
Par exemple, un passage du mode confort à éco durant la nuit ou en journée d’absence peut abaisser la consommation jusqu’à 10-15%, ce qui représente une baisse significative sur une facture annuelle. Le mode hors-gel assure, lui, une sécurité contre le gel à moindre dépense puisqu’il limite la puissance au strict minimum.
Dans le cadre d’un délestage intelligent, le fil pilote permet de gérer les pics de consommation en coupant temporairement l’alimentation des radiateurs secondaires ou en modérant leur puissance, évitant ainsi le déclenchement du disjoncteur principal qui entraînerait une coupure généralisée et inconfortable.
En combinant le fil pilote avec des programmateurs hebdomadaires et des modules connectés, il est possible de moduler les plages horaires de chauffe de façon dynamique et selon la réalité du logement, ce qui optimise sensiblement l’usage de l’électricité.
En termes d’investissement, le coût moyen d’un module fil pilote connecté varie entre 40 et 120 euros, selon les fonctionnalités et la marque. Pour les radiateurs en remplacement, prévoir entre 200 et 700 euros. Ces dépenses sont rapidement amorties grâce aux économies réalisées sur la consommation.
Au final, maîtriser le fil pilote dans une installation électrique résidentielle procure un contrôle optimisé, un confort thermique précis, et contribue de manière significative à la réduction de l’empreinte énergétique du foyer.
Qu’est-ce que le fil pilote dans un radiateur électrique ?
Le fil pilote est un conducteur supplémentaire qui transmet des ordres de chauffe codés en 230 V depuis un programmateur central vers le radiateur. Il permet de piloter plusieurs modes comme confort, éco, hors-gel et arrêt, sans modifier le thermostat local du radiateur.
Comment brancher le fil pilote en toute sécurité ?
Avant tout branchement, il faut couper le disjoncteur dédié et vérifier l’absence de tension. Le fil pilote doit être raccordé à la borne FP dédiée du radiateur, jamais à la terre ni au neutre. Le respect de la norme NF C 15-100 et des codes couleur est indispensable pour éviter les risques et dommages.
Peut-on piloter un fil pilote avec la domotique ?
Oui, des modules compatibles Zigbee, Matter ou Wi-Fi peuvent traduire les ordres fil pilote en commandes radio, permettant un pilotage connecté via application smartphone, assistants vocaux ou box domotique.
Le fil pilote est-il obligatoire ?
Le fil pilote n’est pas obligatoire selon la NF C 15-100, mais son sectionnement est requis dès son installation. Il est fortement recommandé pour une gestion centralisée et optimisée des radiateurs électriques.
Quels sont les avantages économiques du fil pilote ?
Grâce à la programmation centralisée des modes de chauffe et au délestage intelligent, le fil pilote permet de réaliser jusqu’à 20-25% d’économies d’énergie en adaptant la consommation aux besoins réels et en évitant les pics inutiles.
