Module fil pilote zigbee : comparatif complet pour bien choisir

Module fil pilote Zigbee : comprendre son fonctionnement avant l’achat

Un module fil pilote Zigbee permet de transmettre des ordres à un radiateur électrique équipé d’un fil pilote. Il ne régule généralement pas directement la température de la pièce : il demande au radiateur d’adopter un mode prédéfini, par exemple Confort, Éco, Hors-gel ou Arrêt. La température de Confort reste réglée sur le radiateur lui-même, tandis que le module pilote les changements de mode selon un calendrier ou une automatisation.

Le fil pilote est un conducteur supplémentaire, souvent noir, présent sur de nombreux radiateurs fixes en France. Selon le modèle, il permet de commander plusieurs ordres, jusqu’à six sur les appareils compatibles. Le module envoie des signaux électriques codés sur ce fil ; il ne faut donc pas le confondre avec un interrupteur connecté qui coupe et rétablit directement l’alimentation du radiateur.

Six ordres ou quatre ordres : ce que le radiateur peut réellement faire

Les ordres disponibles varient selon le radiateur et le contrôleur. Les plus courants sont Confort, Éco, Hors-gel et Arrêt. Certains appareils prennent également en charge Confort -1 °C et Confort -2 °C, qui abaissent progressivement la température par rapport au réglage de référence.

Cette différence compte au moment du choix : un module capable d’émettre six ordres ne rend pas un radiateur ancien compatible avec six modes si celui-ci ne sait en reconnaître que quatre. Vérifiez la notice du radiateur, son étiquette de raccordement ou les indications du fabricant avant l’achat. Dans une maison équipée de plusieurs générations d’appareils, les fonctions disponibles peuvent varier d’une pièce à l’autre.

Le Zigbee dans une installation de chauffage électrique

Zigbee est un protocole radio basse consommation utilisé par de nombreux équipements domotiques. Le module communique avec un coordinateur ou une passerelle, puis apparaît dans une interface de pilotage comme Home Assistant ou Jeedom, selon sa compatibilité effective. Un appareil annoncé Zigbee n’est pas automatiquement reconnu par toutes les box : la référence exacte, le fabricant et le logiciel utilisé doivent être vérifiés dans les listes de compatibilité et les retours d’intégration.

La compatibilité box domotique Zigbee constitue donc un critère concret, pas une simple mention commerciale. Un module reconnu dans Zigbee2MQTT peut demander une configuration différente avec ZHA, tandis qu’une passerelle propriétaire peut limiter les commandes disponibles. Le réseau Zigbee forme un maillage : certains appareils alimentés sur secteur relaient les messages, mais la portée dépend des murs, de l’emplacement du coordinateur et des interférences radio.

Pour la domotique chauffage électrique, l’intérêt du protocole tient surtout à l’intégration locale et aux automatismes centralisés. Le bon choix commence par la fonction de commande réellement acceptée par chaque radiateur, avant même de comparer les applications.

Comparatif module fil pilote Zigbee : différences entre les principales solutions

Un comparatif module fil pilote utile distingue les équipements Zigbee autonomes des packs de chauffage utilisant une passerelle ou une connexion différente. Les notes de boutiques en ligne et les classements automatisés peuvent orienter une recherche, mais ils ne démontrent ni la compatibilité avec votre box ni la qualité des ordres de chauffage. La référence précise et sa documentation technique restent déterminantes.

Le NodOn SIN-4-FP-21 est un exemple de contrôleur de chauffage fil pilote Zigbee 3.0. Il vise l’intégration dans une installation domotique compatible et convient aux utilisateurs qui veulent automatiser des radiateurs sans remplacer leur système de commande central. Avant de l’acheter, vérifiez les exigences de câblage, les modes pris en charge et la reconnaissance par le coordinateur choisi.

Konyks eCosy est présenté comme une solution connectée pour radiateurs à fil pilote, avec commande par application et assistants vocaux selon la configuration du produit. Xanlite propose également des packs comprenant une passerelle et plusieurs boîtiers de pilotage. Ces solutions peuvent être pratiques pour une installation guidée, mais ne doivent pas être considérées comme Zigbee sans confirmation explicite sur la fiche de la version vendue.

La sortie de câble connectée Céliane de Legrand est une autre approche, avec des caractéristiques et un écosystème qui lui sont propres. Elle peut répondre à un besoin de finition intégrée, mais ce n’est pas automatiquement l’équivalent d’un petit module Zigbee destiné à une box ouverte. Comparer des produits uniquement sur leur fonction « chauffage connecté » risque donc de masquer des différences majeures de protocole et d’installation.

Ces fourchettes servent de repères et varient selon les revendeurs, les promotions et les accessoires nécessaires. Pour désigner le meilleur module fil pilote Zigbee, il faut considérer le coût par radiateur, la compatibilité logicielle et le besoin ou non d’une passerelle supplémentaire.

Une installation de trois radiateurs peut coûter moins cher avec des modules Zigbee intégrés à une box déjà présente, mais un kit complet peut être plus simple à configurer pour un foyer sans domotique existante. Le choix pertinent est celui qui pilote les radiateurs sans multiplier les applications ni imposer un protocole mal documenté.

Installation module fil pilote : raccordement et niveau de difficulté

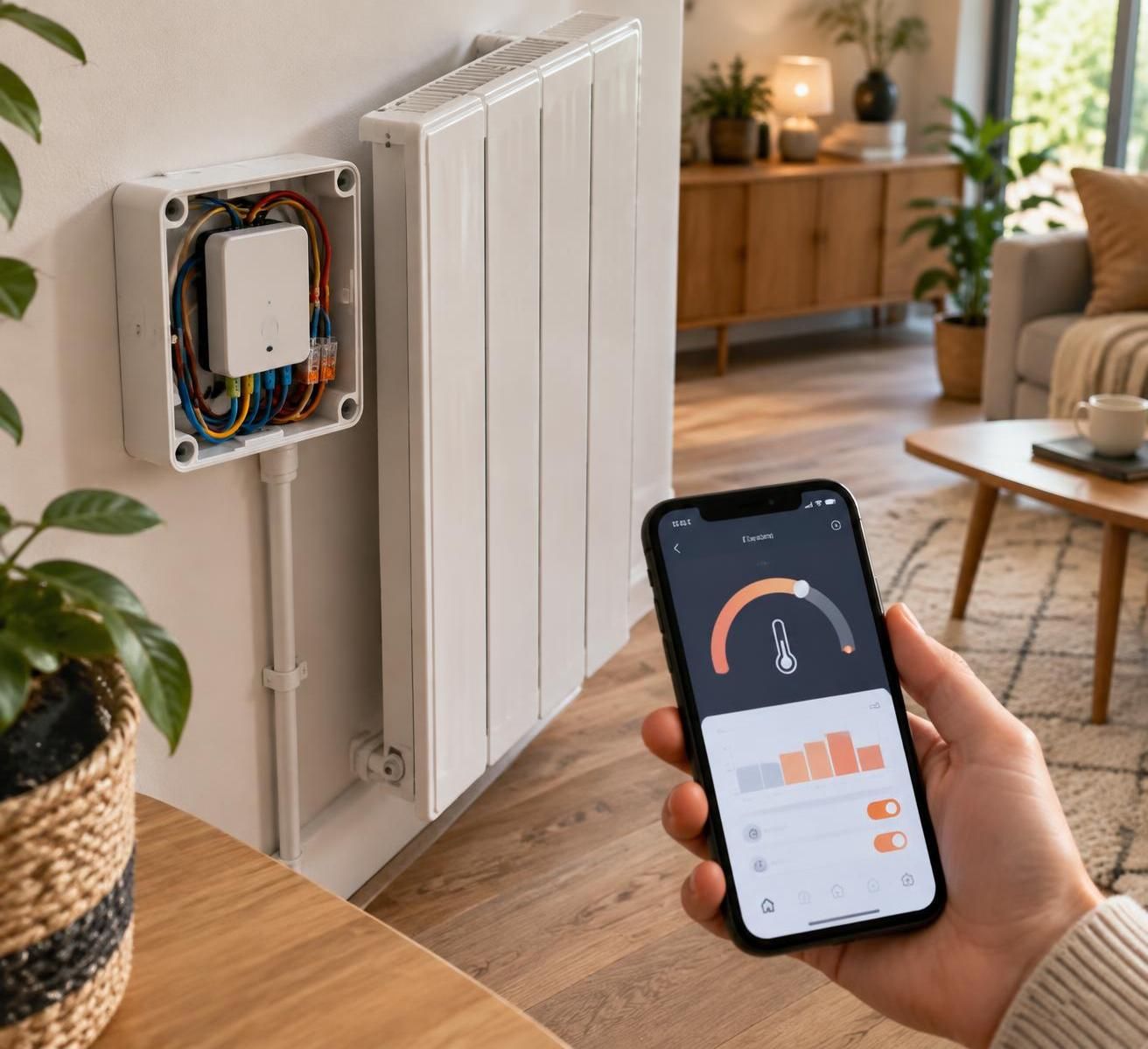

L’installation module fil pilote se déroule dans un boîtier de raccordement ou à proximité du radiateur, suivant les indications du fabricant. Elle implique une alimentation électrique domestique et un conducteur de commande : une erreur peut provoquer un choc électrique, endommager le contrôleur ou rendre le radiateur inopérant. Le niveau est intermédiaire à avancé pour une personne habituée aux installations électriques ; un débutant devrait confier le raccordement à un électricien.

Préparer l’intervention sans supposer les couleurs des fils

Commencez par vérifier la notice du module et le schéma du radiateur. Coupez le disjoncteur concerné, empêchez sa remise en service pendant l’intervention et contrôlez l’absence de tension avec un appareil adapté. Un simple interrupteur mural en position arrêt ne garantit pas que le circuit est hors tension.

Les couleurs usuelles donnent des indices, mais elles ne remplacent jamais une vérification : le bleu désigne souvent le neutre, le vert et jaune la terre, et le noir ou le marron peuvent correspondre à la phase ou au fil pilote selon le câblage. Dans une installation ancienne, rénovée ou mal identifiée, ne déduisez pas la fonction d’un conducteur de sa seule couleur. Faites intervenir un professionnel si les fils ou le schéma ne sont pas clairs.

Lire le principe de raccordement

Le schéma exact dépend du modèle ; les bornes ne sont pas interchangeables d’un fabricant à l’autre. À titre de principe, le module reçoit l’alimentation prévue par sa notice, tandis que sa sortie de commande est reliée au fil pilote du radiateur. La terre est raccordée conformément au circuit et aux prescriptions de l’appareil, jamais improvisée sur une borne de commande.

Un schéma textuel simplifié peut se lire ainsi : alimentation secteur vers les bornes d’entrée prévues du module ; sortie fil pilote du module vers conducteur pilote du radiateur ; alimentation du radiateur maintenue selon le schéma de son fabricant. Ce repère ne constitue pas un plan de câblage universel. La section des conducteurs, les protections et les connexions doivent respecter la notice ainsi que les règles électriques applicables.

Ne dimensionnez pas un module fil pilote comme un relais qui supporterait nécessairement toute la puissance du radiateur : certains contrôleurs agissent uniquement sur la commande, d’autres architectures ont des caractéristiques différentes. La valeur en ampères ne suffit donc pas à valider la compatibilité. Il faut contrôler la fonction de chaque borne et le type de charge explicitement autorisé.

Après raccordement, fermez correctement le boîtier avant de remettre le courant. Vérifiez d’abord le fonctionnement manuel, puis contrôlez chaque mode envoyé au radiateur. Si le radiateur ne réagit pas, coupez de nouveau l’alimentation et examinez le câblage à partir des notices, plutôt que de modifier des connexions sous tension.

Le coût d’un module seul se situe souvent autour de 40 à 70 €, hors main-d’œuvre et accessoires. Pour un raccordement dans un tableau électrique, une modification de circuit ou un doute sur la protection, l’intervention d’un électricien est la solution la plus sûre ; la rapidité de pose ne justifie jamais un branchement incertain.

Compatibilité Zigbee et programmation chauffage connecté

Une fois raccordé, le module doit être inclus dans le réseau Zigbee. Placez le coordinateur dans une zone dégagée, lancez l’inclusion depuis votre box, puis activez le mode d’appairage indiqué dans la notice. Il peut être nécessaire de rapprocher temporairement le module de la passerelle, surtout lors de la première association.

Avec Home Assistant, la prise en charge peut passer par ZHA ou Zigbee2MQTT ; Jeedom et Homey disposent également de leurs propres méthodes d’intégration. La reconnaissance peut exposer les modes sous forme de commandes, d’entités ou de sélecteurs. Avant l’achat, recherchez la référence exacte dans la documentation du logiciel et vérifiez que les changements de mode, et pas seulement l’appairage, sont pris en charge.

Construire une programmation utile au quotidien

La programmation chauffage connecté gagne à suivre les horaires réels de la maison. Par exemple, une famille absente en journée peut maintenir les pièces en mode Éco pendant les heures de travail, puis rétablir Confort avant le retour. Les chambres peuvent suivre un calendrier différent du séjour, tandis qu’une absence prolongée déclenche le mode Hors-gel plutôt qu’un arrêt complet, selon les recommandations du fabricant et les conditions du logement.

Une commande fil pilote n’est pas toujours une mesure de température. Pour ajuster le chauffage selon la température réellement ressentie, associez éventuellement un capteur placé dans la pièce, loin du radiateur, d’une fenêtre et du soleil direct. L’automatisation peut alors changer le mode en fonction d’une plage de température, mais il faut éviter les changements trop fréquents : un délai minimal entre deux ordres rend la régulation plus stable.

La commande fil pilote à distance permet de modifier un mode depuis une application ou une interface domotique, si l’accès distant est configuré. Elle se révèle utile pour anticiper un retour ou gérer une absence imprévue. Une règle simple, par exemple « si la maison est vide, passer les radiateurs compatibles en Éco », apporte souvent davantage qu’une succession de scénarios complexes.

La portée annoncée en champ libre peut atteindre environ 10 à 20 mètres selon les équipements, mais les murs et les planchers la réduisent. Si un module répond de façon intermittente, rapprochez le coordinateur ou ajoutez un répéteur Zigbee compatible alimenté sur secteur. Le réseau maillé s’améliore lorsque les appareils relais sont répartis entre la box et les modules éloignés.

Le suivi de consommation dépend du matériel : un contrôleur fil pilote n’intègre pas nécessairement un wattmètre. La gestion énergétique chauffage peut néanmoins comparer les plages de chauffe et les relevés d’un compteur ou d’un dispositif de mesure adapté. Une baisse de consigne d’environ 1 °C est souvent associée à une économie de chauffage de l’ordre de 7 % en moyenne, mais le résultat réel dépend de l’isolation, de la météo et des habitudes ; ce n’est pas une garantie propre au module.

Le Zigbee apporte la communication et l’automatisation, pas une économie automatique. Les gains viennent d’horaires cohérents, de consignes raisonnables et d’un chauffage activé uniquement lorsque cela répond à un besoin.

Dépannage du radiateur connecté Zigbee et choix final

Un radiateur connecté Zigbee qui n’apparaît pas dans la box ne signale pas forcément une panne. Vérifiez d’abord que le module est alimenté et que le mode d’inclusion est bien actif ; certains appareils quittent ce mode après un délai court. Une réinitialisation doit suivre la procédure du fabricant, car une remise à zéro peut effacer l’association et les réglages précédents.

Si le module est visible mais que le radiateur ne change pas de mode, examinez la compatibilité du fil pilote, le raccordement et les commandes exposées par la box. Un appareil peut être correctement appairé tout en ne présentant pas toutes ses fonctions dans l’interface. Après une mise à jour du système domotique, contrôlez aussi que l’intégration et le firmware restent compatibles avant de refaire tout le câblage.

Améliorer la stabilité du réseau et limiter les erreurs

Les perturbations liées au Wi-Fi 2,4 GHz, à certains équipements électriques ou à une passerelle enfermée dans un meuble peuvent affecter les communications. Déplacez le coordinateur dans un endroit plus dégagé et évitez de le placer juste à côté du routeur. Un répéteur Zigbee peut étendre la couverture, à condition qu’il utilise le même réseau et qu’il soit compatible avec votre installation.

Une consommation inattendue ne se corrige pas en augmentant au hasard la limite du module. Vérifiez d’abord les caractéristiques du contrôleur, le type de commande utilisé et l’état du radiateur. Le fil pilote transmet des ordres ; si un équipement mesure la puissance, cette mesure doit être interprétée selon son emplacement et sa conception. En cas d’odeur anormale, d’échauffement, de disjonction ou de doute, coupez le circuit et contactez un professionnel.

Les mises à jour de firmware peuvent améliorer la stabilité ou corriger un défaut, mais elles ne sont pas indispensables au fonctionnement de chaque installation. Suivez la procédure officielle, évitez de couper l’alimentation pendant l’opération et vérifiez ensuite que les automatismes sont toujours actifs. Conservez le modèle et la version du module dans vos notes : ce détail accélère le diagnostic si le réseau est réorganisé plus tard.

Quel profil de solution privilégier ?

Pour une maison déjà équipée de Home Assistant, Jeedom ou Homey, un module Zigbee dont la référence est explicitement prise en charge offre une intégration souple et des scénarios centralisés. Pour un foyer qui veut surtout une commande par application, un pack avec passerelle peut être plus accessible, à condition d’accepter son écosystème et de vérifier les fonctions disponibles sans connexion internet.

Avant de trancher, comparez le prix pour l’ensemble des radiateurs, le nombre d’ordres utiles, la disponibilité des retours d’état, la qualité de la documentation et la facilité de remplacement. Le NodOn peut être un candidat pertinent lorsqu’une intégration Zigbee ouverte est recherchée ; les solutions Konyks, Xanlite ou Legrand doivent être évaluées selon leur protocole et leur passerelle exacte plutôt que regroupées artificiellement sous l’étiquette Zigbee.

Pour un premier équipement, installez et testez un seul radiateur avant de généraliser la solution. Cette méthode permet de valider le câblage, l’appairage et les automatismes dans des conditions réelles : le meilleur achat est celui qui s’intègre correctement à la maison, pas celui dont la fiche technique promet le plus.

La FAQ ci-dessous précise les points qui influencent le plus souvent la décision d’achat et le niveau de sécurité de l’installation.

Un module fil pilote Zigbee fonctionne-t-il avec tous les radiateurs électriques ?

Non. Le radiateur doit disposer d’un fil pilote et accepter les ordres transmis par le module. Vérifiez aussi le nombre d’ordres pris en charge par l’appareil et la compatibilité de la référence du module avec votre box Zigbee.

Le Zigbee permet-il de régler directement la température du radiateur ?

Le fil pilote commande généralement des modes comme Confort, Éco ou Hors-gel ; il ne règle pas toujours une température en degrés. La température de référence se règle souvent sur le radiateur. Un capteur indépendant peut compléter l’automatisation.

Peut-on installer soi-même un module fil pilote ?

La pose présente un risque électrique et requiert l’identification correcte des conducteurs. Si vous n’êtes pas expérimenté, si les fils sont ambigus ou si le raccordement touche au tableau électrique, faites appel à un électricien qualifié.

Quel budget prévoir pour équiper plusieurs radiateurs ?

Comptez souvent environ 40 à 70 € par module Zigbee, auxquels peuvent s’ajouter une passerelle, des répéteurs ou la main-d’œuvre. Les prix varient selon la marque, le kit et le nombre de radiateurs.
